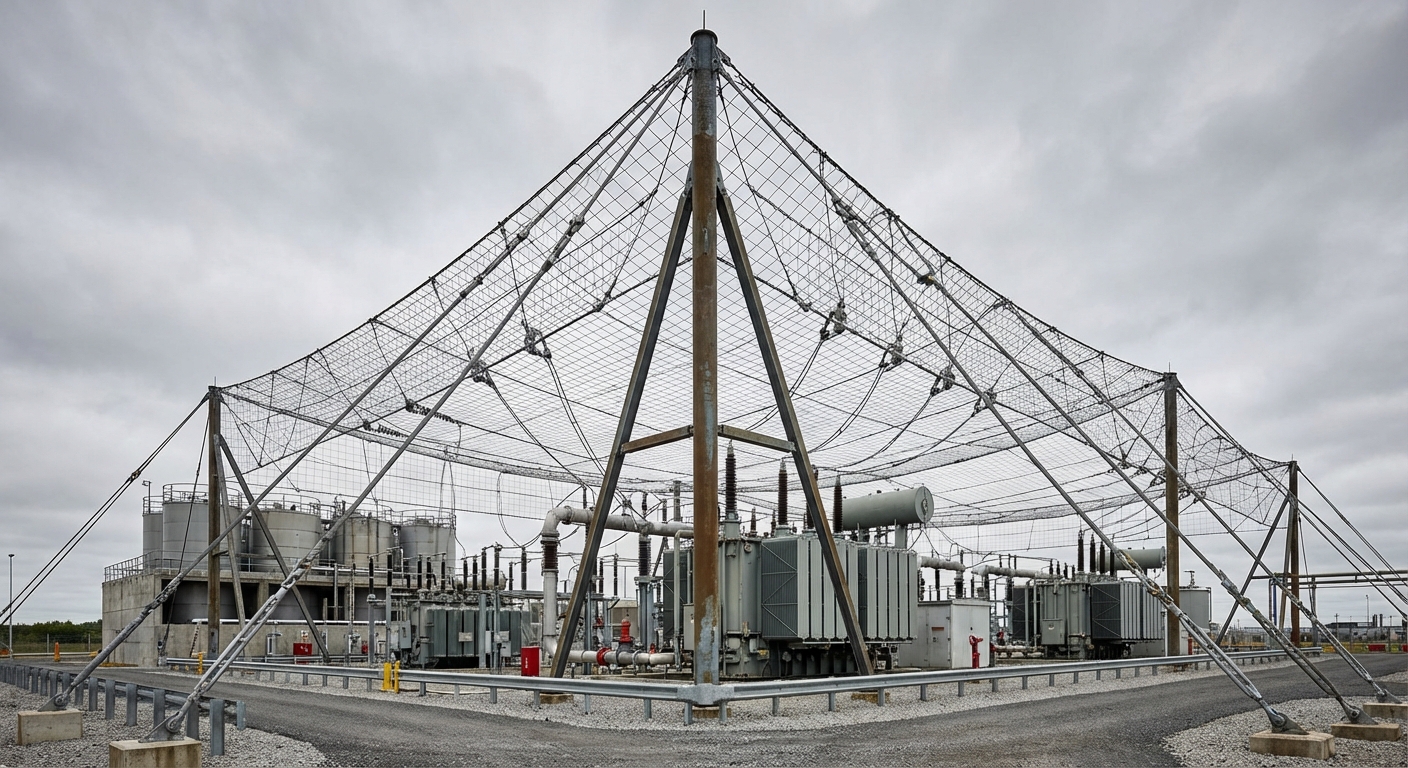

Тросовая защита от БПЛА

Тросовая защита — это не замена РЭБ, а физический рубеж, который может сработать в тех случаях, когда БПЛА не зависит от радиоканала (например, использует инерциальную навигацию или бортовые алгоритмы).

На практике эффективная система строится не на «рыболовных сетях», а на стальных канатах (ГОСТ 3066-80, 3067-80, 14954-80, DIN 3060, или DIN 3055), где ключевая идея — не «вбить» аппарат в препятствие, а погасить энергию через упругую деформацию и правильно рассчитанную дистанцию до защищаемого оборудования. Для уличных условий критична качественная оцинковка (группа Ж или ОЖ), для агрессивных сред — нержавеющая сталь. Ниже — инженерная логика выбора материалов и чек-лист приемки, чтобы снизить риск закупки некондиции.

Важно: любые меры противодействия БПЛА должны применяться только в законных рамках и на собственных объектах, с учетом требований безопасности и действующих регуляторных ограничений. Если вы работаете на критической инфраструктуре, согласование решений и проекта с профильными службами — не формальность, а часть управления рисками.

Почему РЭБ недостаточно и эволюция угроз

Классическая парадигма защиты промышленных объектов опиралась на радиоэлектронную борьбу (РЭБ). Это работает, пока дроном управляет оператор по радиоканалу. Однако часть современных аппаратов опирается на автономные контуры наведения (например, машинное зрение, инерциальная навигация) и в момент воздействия может не использовать активный канал связи, который можно подавить.

С точки зрения инженерной логики это означает простую вещь: если электромагнитный барьер не дает гарантии, приходится проектировать и кинетический — как дополнительный контур защиты.

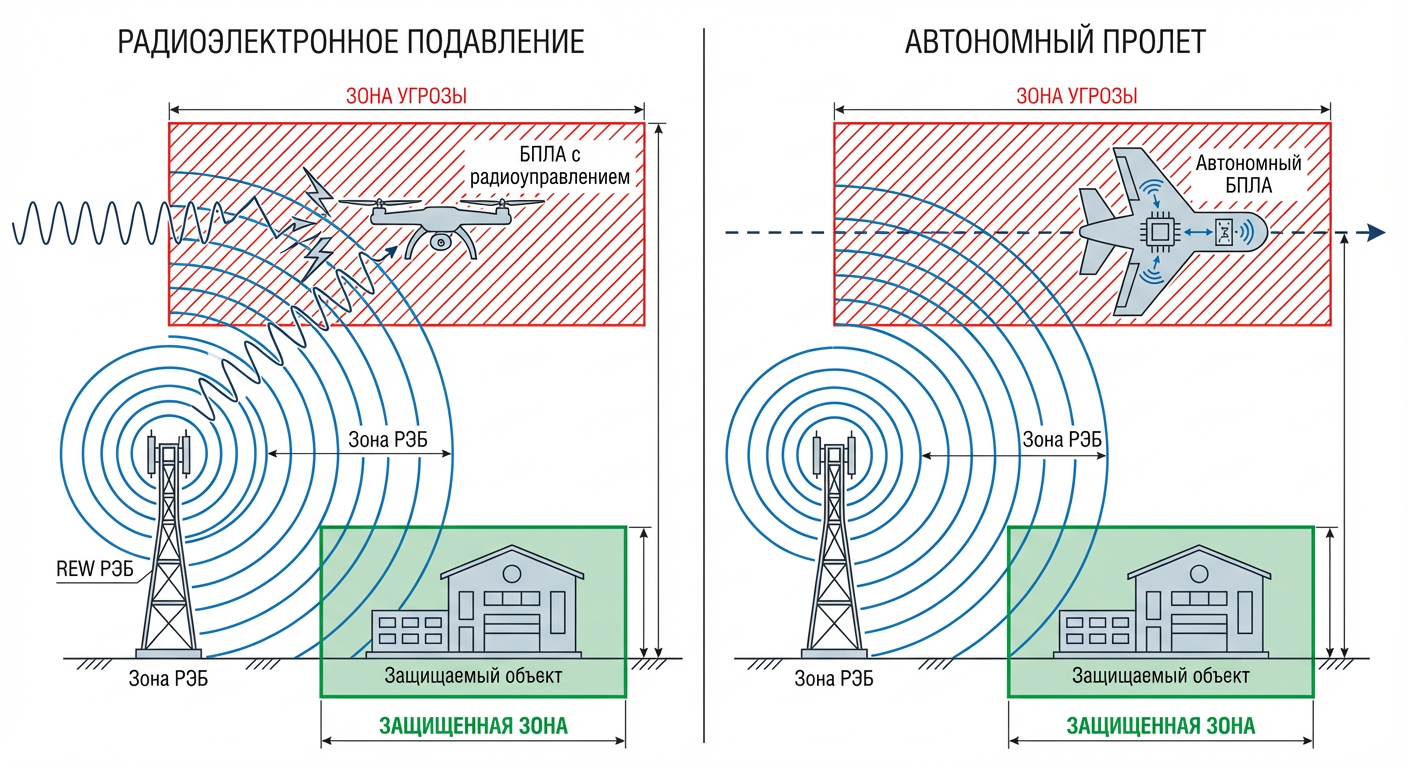

Демонстрация ограничений РЭБ при работе с БПЛА, не зависящими от радиоканала.

Механика перехвата и принципы работы

Механическая защита — это, по сути, последний рубеж. Инженерная задача здесь обычно не в «жесткой остановке» (как о бетонную стену), а в контролируемом гашении энергии удара и снижении риска вторичных повреждений защищаемого объекта.

Критический параметр — буферная зона (дистанция до защищаемого оборудования). Защитный контур должен перехватывать аппарат на расстоянии, которое уменьшает вероятность критических последствий для инфраструктуры (резервуар, трансформатор, газораспределительный узел). Насколько это расстояние должно быть большим, определяется проектным расчетом и оценкой сценариев риска — универсального числа «на все случаи» здесь нет.

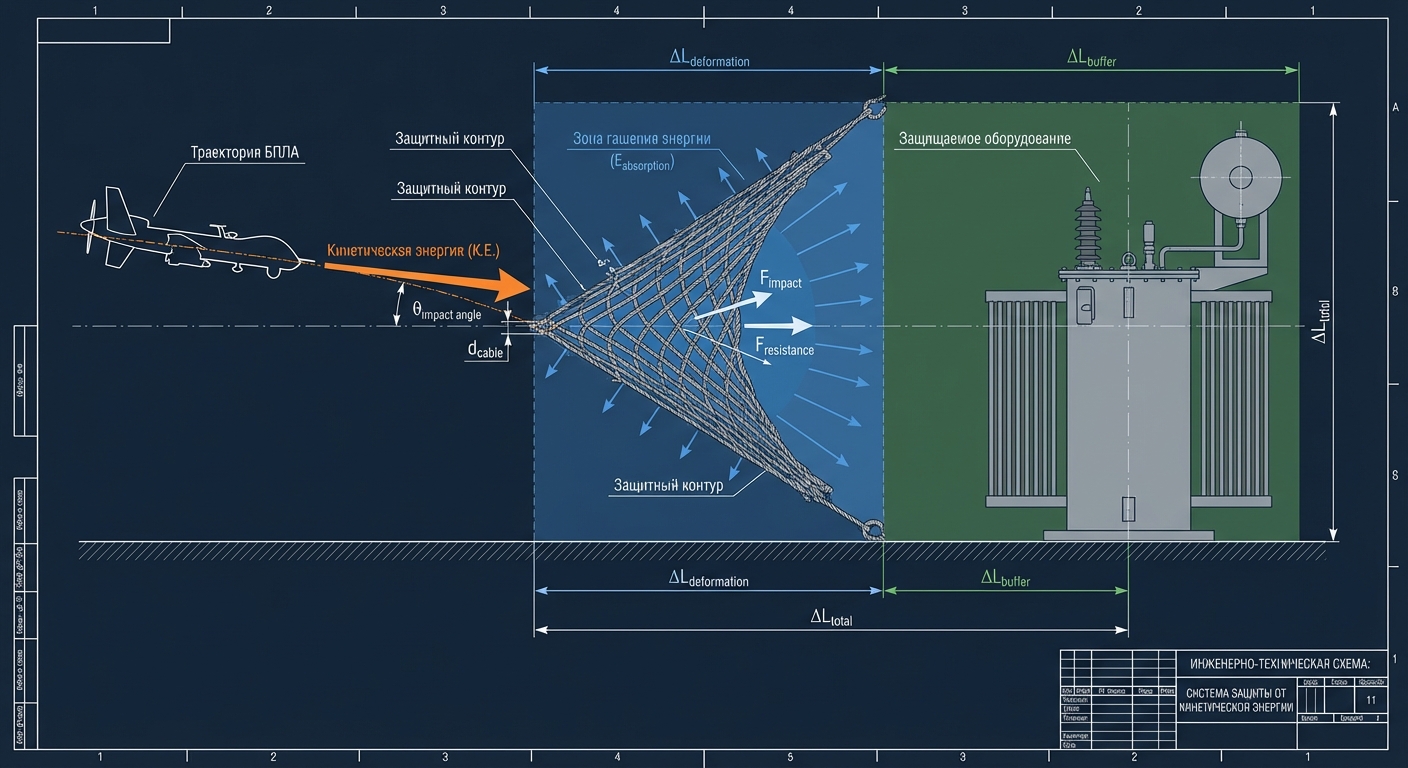

Сечение защитного контура. Показано гашение энергии и безопасная дистанция до объекта.

Сравнительный анализ полимеров и стали

При выборе материала иногда рассматривают кевлар (арамид) из‑за его легкости. Но на открытом воздухе полимеры часто уступают металлу по ресурсу. Один из ключевых факторов — ультрафиолет: исследования указывают, что под воздействием солнечной радиации кевлар теряет прочность и требует плановой замены (в среднем через 5–7 лет) [1]. Для капитальных промышленных сооружений это часто означает слишком короткий жизненный цикл и повышенную стоимость владения.

Для долговременной защиты чаще выбирают сталь. В зависимости от условий эксплуатации обычно выделяют два сценария:

1. Улица, влажность, перепады температур. Как правило, применяются канаты оцинкованные. Слой цинка (в том числе оцинковка группы ОЖ — для особо жестких условий) снижает скорость коррозии при контакте с осадками. Реальный срок службы зависит от среды и обслуживания, но в целом такие решения рассчитаны на долгую эксплуатацию.
2. Агрессивная среда (химия, морской воздух, НПЗ). При воздействии кислот, щелочей или солевого тумана разумнее рассматривать тросы из нержавеющей стали. Да, на закупке это дороже, зато меньше риск незапланированных ремонтов и простоев из‑за коррозии и деградации крепежа/полотна.

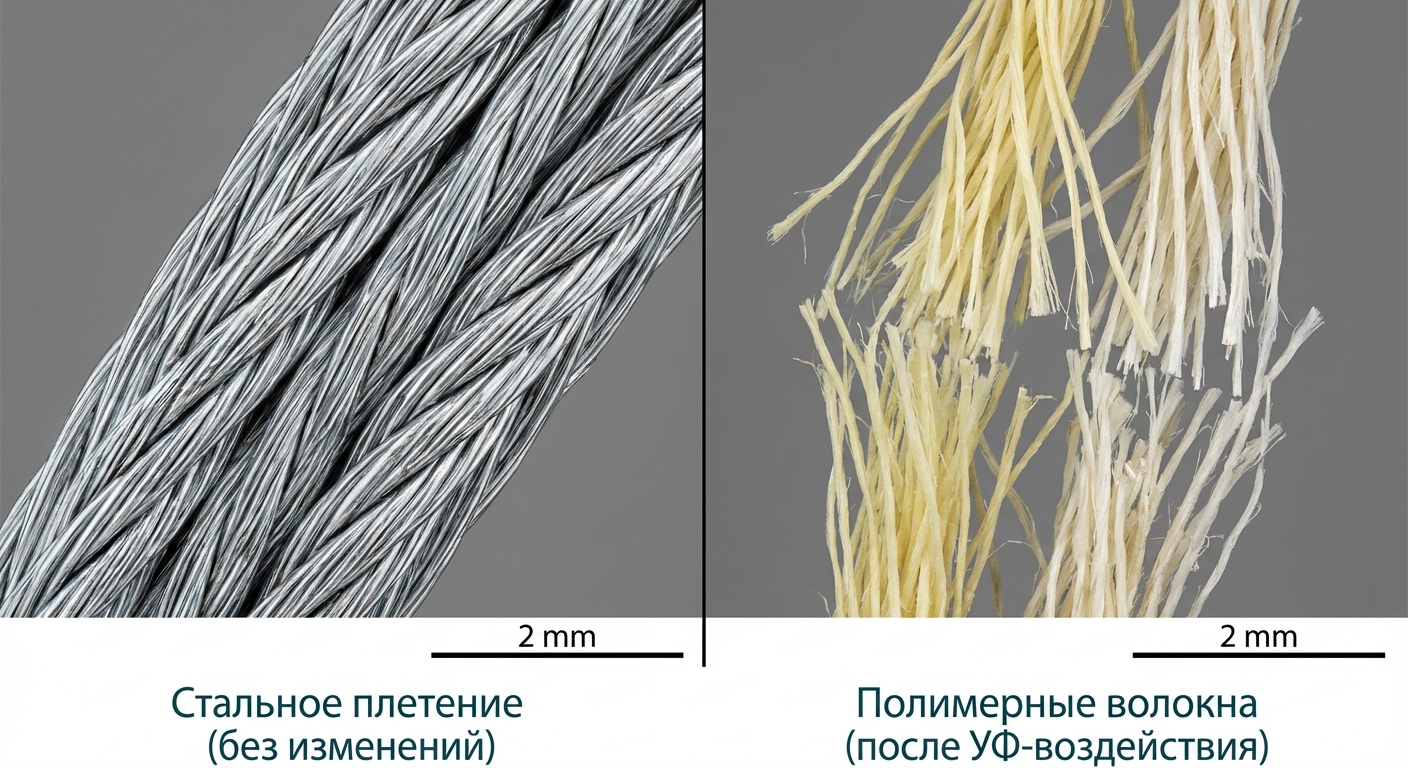

Слева — стальное плетение без заметных изменений; справа — деградация полимерных волокон после климатических испытаний.

Инженерный расчет каркаса и ветровые нагрузки

Сетка и тросы на каркасе — это «парус». Ошибка в проектировании приводит к тому, что конструкция начинает работать как ветровая нагрузка на анкеры и стойки, и ресурс заканчивается не от внешнего воздействия, а от усталости, провисаний и вырыва креплений. Согласно российским нормам (СП 20.13330.2016 «Нагрузки и воздействия»), ветровое давление на высотных объектах может давать значимые усилия на точки крепления [2].

Чтобы снизить провисание и обеспечить геометрию периметра, в роли несущих элементов (натяжных тросов) часто используют более «жесткие» по поведению канаты одинарной свивки (спиральные канаты, например, ГОСТ 3062-80 или 3063-80). Их практическое преимущество — меньшая склонность к конструктивному удлинению и более предсказуемая работа при натяжении: натянутая струна дольше остается струной, а не превращается в «живую» провисающую линию уже в первый сезон.

Верификация прочности и поведения узлов крепления обычно проводится на испытательных стендах, где датчики фиксируют нагрузки в точках крепления [3]. Это особенно важно, если объект относится к категории повышенной ответственности и проект должен подтверждаться испытаниями, а не только расчетом.

Математика защиты и соотношение энергии и силы

Распространенная ошибка — смешивать энергию удара (Джоули) и разрывное усилие троса (Ньютоны). С инженерной точки зрения важно помнить: энергия не «исчезает» мгновенно. Она гасится через деформации (растяжение троса, работа узлов крепления, частично — тепловые потери). Поэтому задача проектирования — управляемо распределить торможение по дистанции и времени, чтобы не получить пики нагрузки, критичные для каната или анкеров.

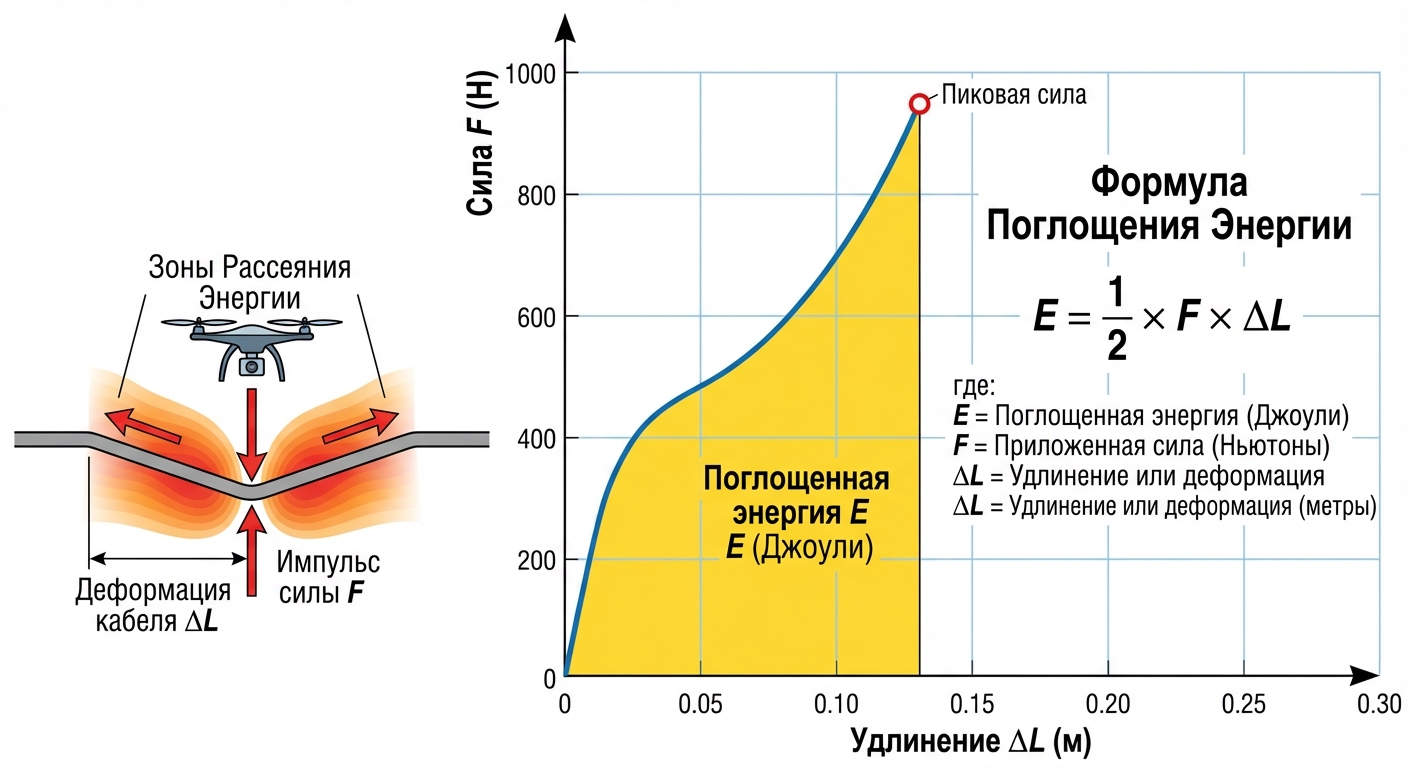

В упрощенном виде связь можно иллюстрировать формулой работы:

E = (1/2) × F × ΔL

где:

• E — энергия воздействия (Дж),
• F — средняя сила торможения (Н),
• ΔL — удлинение/ход деформации (м).

Практический смысл для проекта простой: чем больше допустимая «работа» деформации (в пределах, которые вы задаете расчетом и конструкцией), тем ниже пиковые нагрузки на узлы и тем выше предсказуемость поведения системы. Конкретные требования (по разрывному усилию, допустимому удлинению, шагу креплений и т.п.) должны задаваться расчетом под ваш сценарий, а не «средними значениями из интернета» — слишком многое зависит от компоновки, пролетов, ветрового района, высоты и особенностей каркаса.

Чек-лист приемки и контроль качества

При приемке партии канатов для тросовой защиты имеет смысл проверить следующее:

1. Паспорт и сертификат соответствия ГОСТ. Убедитесь, что указаны: конструкция свивки, диаметр, разрывное усилие, группа оцинковки (для оцинкованных канатов) или марка стали (для нержавеющих).
2. Визуальный контроль покрытия. Оцинковка должна быть равномерной, без пропусков, наплывов и отслоений. Для группы ОЖ — толщина покрытия не менее 90 мкм.
3. Геометрия. Диаметр троса должен соответствовать заявленному (допуск ±5% по ГОСТ 3062-80). Проверьте штангенциркулем в трех точках по длине.
4. Отсутствие дефектов. Не допускаются: обрывы проволок, коррозия, вмятины, перегибы, раскручивание прядей.
5. Маркировка. На бирке или в паспорте должны быть указаны: завод-изготовитель, дата выпуска, номер партии, длина бухты.

Если хотя бы один пункт не выполнен, партию логично возвращать поставщику. В таких системах некондиция почти всегда проявляется в самый неудобный момент — и это как раз тот риск, который проще предотвратить на входном контроле.

Частые ошибки при выборе и эксплуатации

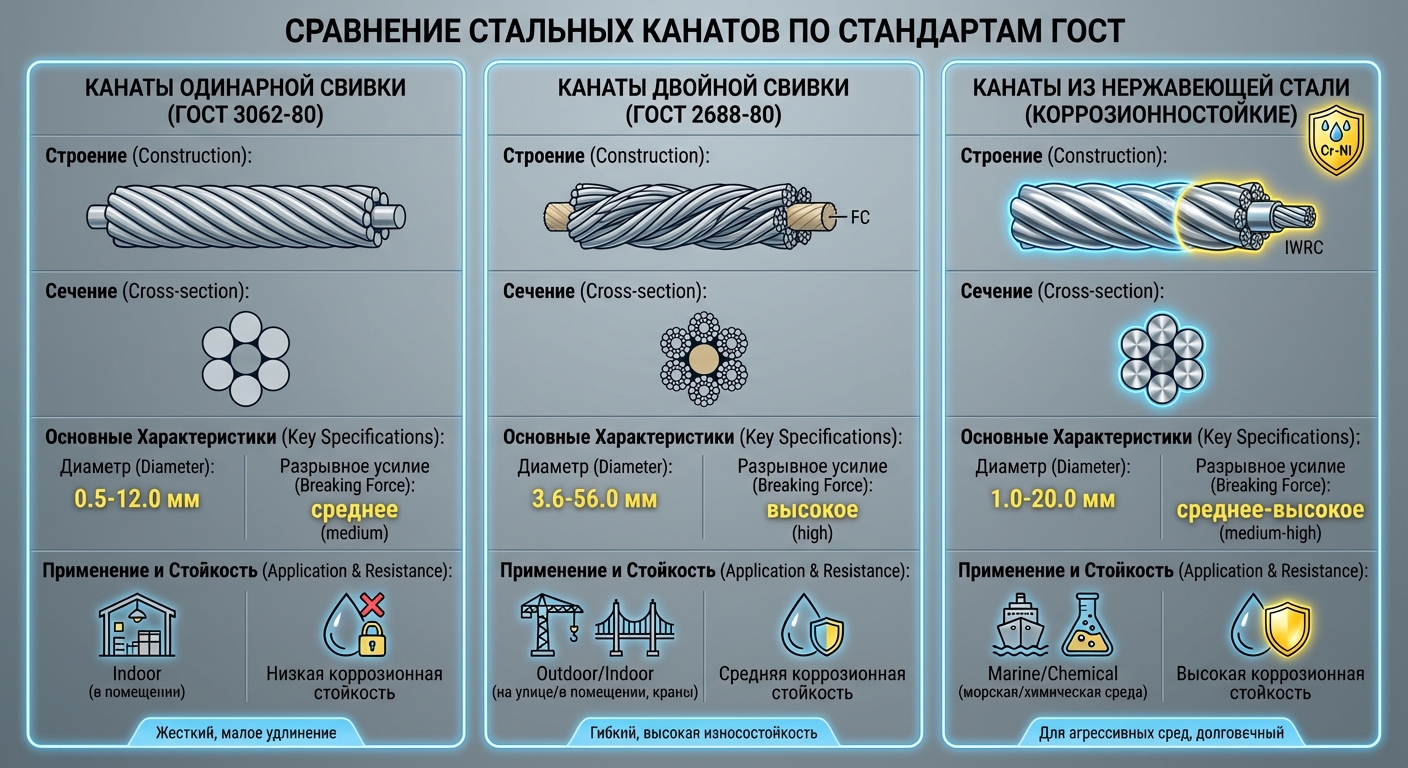

1. Выбор по диаметру без учета конструкции. Трос диаметром 8 мм одинарной свивки и трос 8 мм двойной свивки — это разные изделия с разной механикой (разрывное усилие, гибкость, поведение при натяжении).
2. Игнорирование среды эксплуатации. Обычный (черный) канат без покрытия на улице быстро корродирует. Для влажных условий — оцинковка или нержавейка, в зависимости от агрессивности среды.
3. Отсутствие запаса по прочности. Расчет ведется на нагрузки, включая динамику, и без коэффициента запаса (обычно минимум 2–3, если проектом не задано иначе) система становится чувствительной к любым отклонениям — от качества партии до ошибок монтажа.
4. Неправильное крепление. Анкеры должны выдерживать не только статическое натяжение, но и динамические воздействия. Используйте крепеж и анкеры с подтвержденными характеристиками и применяйте их строго в рамках допусков производителя.
5. Отсутствие регламента осмотра. Даже качественный трос требует регулярного визуального контроля: на улице — раз в квартал, в помещении — раз в полгода. Проверяйте покрытие, признаки коррозии, обрывы проволок, состояние узлов и натяжение.

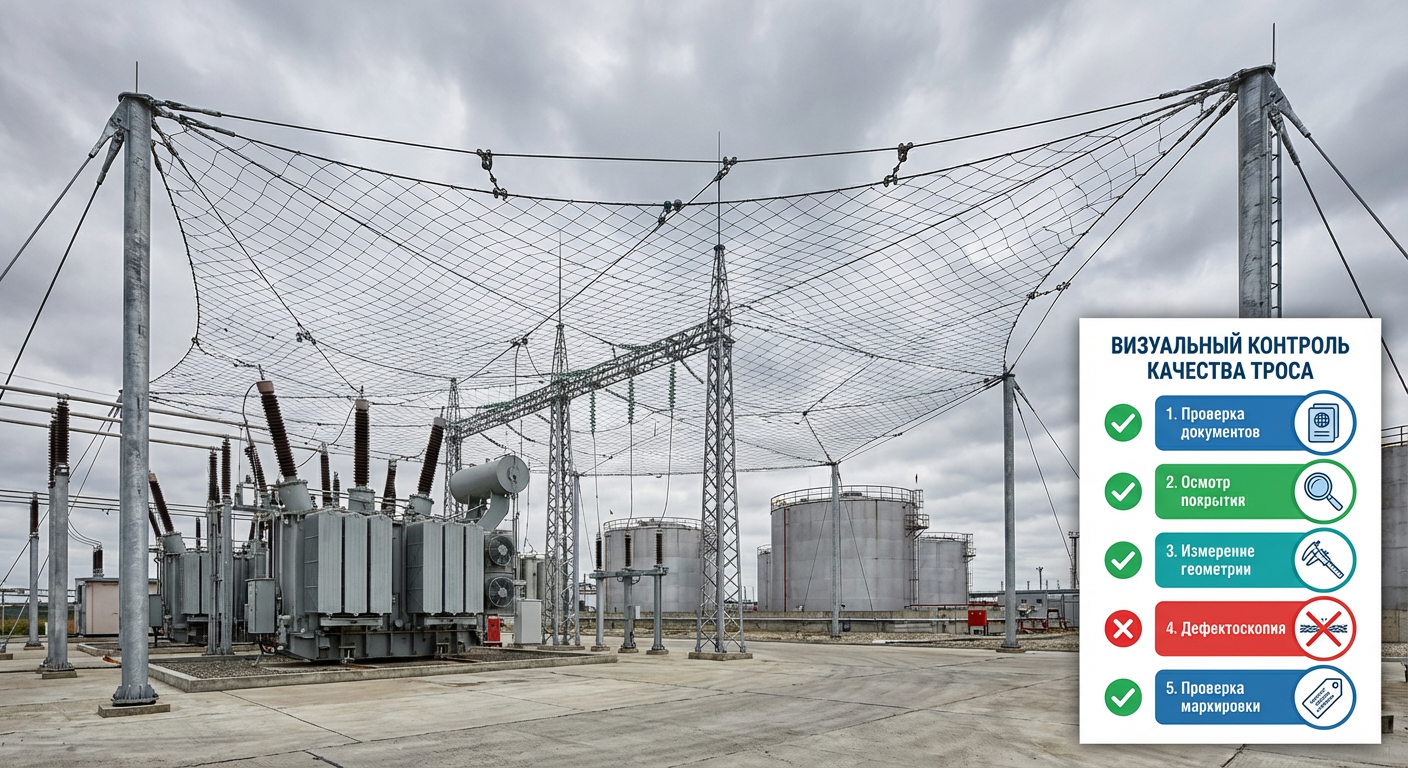

Три сценария выбора для вашей задачи

Сценарий 1. Быстро и безопасно (типовая защита объекта)

Условия: объект на улице, умеренная влажность, стандартные климатические условия средней полосы России.

Решение (ориентир):

• Оцинкованный канат по ГОСТ (например, ГОСТ 3062-80), с конструкцией, подходящей для роли несущего/натяжного элемента; группа оцинковки Ж.
• Требуемые диаметр и разрывное усилие — по расчету под конкретные пролеты, узлы и ветровые нагрузки.
• Срок службы определяется средой и обслуживанием; при регулярном осмотре система может работать многие годы.

Что прописать в спецификации (пример формулировки):

• «Канат стальной оцинкованный ГОСТ 3062-80, конструкция [указать], диаметр [указать], группа оцинковки Ж, разрывное усилие не менее [указать по расчету]».

Приемка: проверить паспорт, визуально оценить равномерность покрытия, замерить диаметр.

Сценарий 2. Оптимально по цене и ресурсу (баланс стоимости и долговечности)

Условия: объект на улице, повышенная влажность (близость к водоему, частые осадки), нужен увеличенный ресурс без частых замен.

Решение (ориентир):

• Оцинкованный канат по ГОСТ (например, ГОСТ 3062-80) с оцинковкой группы ОЖ (особо жесткие условия).
• Параметры по прочности — по расчету, с учетом запаса и ветрового района.
• Цель — снизить вероятность ускоренной коррозии и «съедания» ресурса на креплениях и полотне.

Что прописать в спецификации (пример формулировки):

• «Канат стальной оцинкованный ГОСТ 3062-80, конструкция [указать], диаметр [указать], группа оцинковки ОЖ, разрывное усилие не менее [указать по расчету]».

Приемка: проверить толщину покрытия (не менее 90 мкм), запросить протокол испытаний на коррозионную стойкость (если он предусмотрен поставкой/контрактом).

Сценарий 3. Для сложной среды (агрессивные условия)

Условия: химическое производство, морской воздух, контакт с агрессивными веществами.

Решение (ориентир):

• Трос из нержавеющей стали (например, AISI 316 / аналог 12Х18Н10Т), конструкция под задачу (с учетом гибкости и узлов крепления).
• Параметры прочности, диаметр и узлы — по расчету и с учетом требований эксплуатации.
• Приоритет — коррозионная стойкость и прогнозируемое поведение в среде.

Что прописать в спецификации (пример формулировки):

• «Трос стальной из нержавеющей стали AISI 316, конструкция [указать], диаметр [указать], разрывное усилие не менее [указать по расчету]».

Приемка: проверить марку стали (запросить сертификат), визуально оценить отсутствие поверхностных дефектов, замерить диаметр.

Итоговый чек-лист:

☑ Определена среда эксплуатации (улица/помещение, влажность, агрессивные вещества).
☑ Выбрана конструкция каната (одинарная свивка для несущих элементов, двойная — для сетки).
☑ Указана группа оцинковки (Ж — стандарт, ОЖ — жесткие условия) или марка нержавеющей стали.
☑ Рассчитано разрывное усилие с запасом прочности (коэффициент 2–3).
☑ В спецификации прописаны: ГОСТ, конструкция, диаметр, покрытие, разрывное усилие.
☑ При приемке проверены: паспорт, сертификат, визуальное состояние, геометрия.
☑ Разработан регламент осмотра (раз в квартал для улицы, раз в полгода для помещения).

Если у вас остались вопросы по выбору каната для конкретного объекта — свяжитесь с нашими специалистами. Мы поможем корректно оформить спецификацию и проверить комплектность документов поставщика (в рамках требований безопасности и действующих норм).

Источники

[1] ГОСТ 30673-2013 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия». Раздел «Стойкость к климатическим воздействиям».

[2] СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*». Раздел 11 «Ветровые нагрузки».

[3] ГОСТ 3062-80 «Канаты стальные однопрядные типа ТК конструкций 1×37 и 1×61. Технические условия».

[4] ГОСТ 2688-80 «Канаты стальные. Сортамент». Раздел «Канаты оцинкованные».

[5] Справочник «Стальные канаты. Конструкции, свойства, применение» (под ред. М.Ф. Глушко, 2022). Раздел «Защитные покрытия и коррозионная стойкость».
