Авиационный канат ГОСТ 2172-80

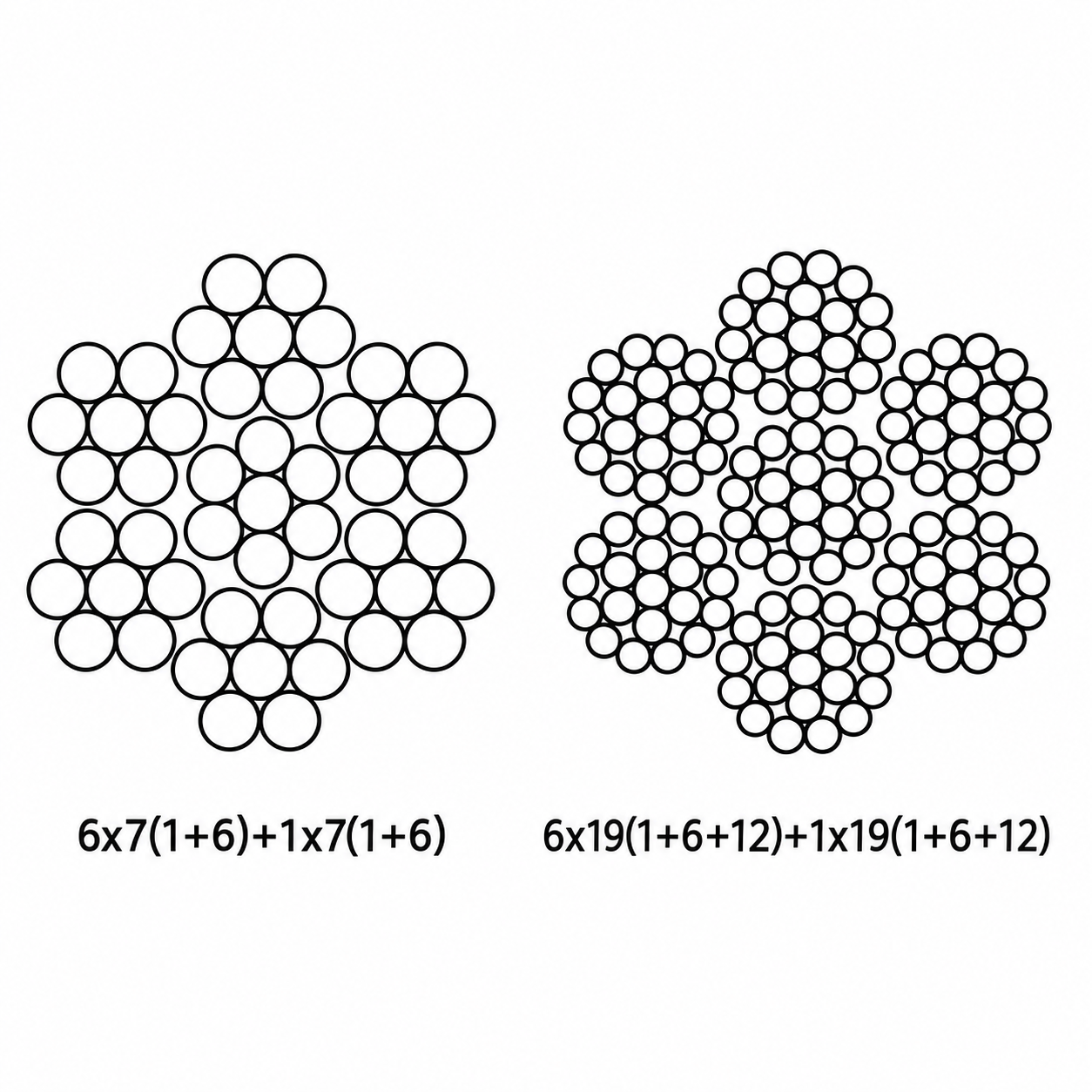

Конструкция каната: 6х7(1+6)+1х7(1+6) 6х19(1+6+12)+1х19(1+6+12)

Авиационные канаты широко применяются в системах управления самолетов и вертолетов.

Сделать заказ
  • Характеристики

  • Текст ГОСТа

Наименование

Диаметр каната, мм

Расчетная масса 1000 м смазанного каната, кг

Маркировочные группы, Н/мм 2 (кгс/мм 2 )

1770 (180)

1960 (200)

Условный

Минимальный

Максимальный

Расчетное разрывное усилие каната в целом, кН

6x7(1+6)+1x7(1+6)

Канат ГОСТ 2172-80

1,80

1,75

1,90

16,0

-

2,64

Сделать заказ
Канат ГОСТ 2172-80

2,20

2,15

235

23,7

-

3,78

Сделать заказ
Канат ГОСТ 2172-80

2,40

2,40

2,70

29,4

-

4,78

Сделать заказ
Канат ГОСТ 2172-80

2,50

2,50

2,70

31,4

-

5,13

Сделать заказ

6x19(1+6+12)+ +1x19(1+6+12)

Канат ГОСТ 2172-80

3,20

3,20

3,50

54,0

-

8,90

Сделать заказ
Канат ГОСТ 2172-80

3,60

3,50

3,95

64,1

-

9,66

Сделать заказ
Канат ГОСТ 2172-80

4,00

4,00

440

81 2

-

12,4

Сделать заказ
Канат ГОСТ 2172-80

450

4,45

4,90

97,8

-

15,0

Сделать заказ
Канат ГОСТ 2172-80

4,80

4,80

5,20

113

-

18,6

Сделать заказ
Канат ГОСТ 2172-80

5,00

5,00

5,60

129

-

19,2

Сделать заказ
Канат ГОСТ 2172-80

5,60

5,60

6,00

159

-

24,9

Сделать заказ
Канат ГОСТ 2172-80

6,00

5,95

660

175

-

26,5

Сделать заказ
Канат ГОСТ 2172-80

6,40

6,40

6,80

197

-

31,2

Сделать заказ
Канат ГОСТ 2172-80

7,50

7,50

8,10

277

39,5

-

Сделать заказ
Канат ГОСТ 2172-80

8,00

8,00

8,60

309

44,1

-

Сделать заказ
Канат ГОСТ 2172-80

9,50

9,50

10,20

436

64,1

-

Сделать заказ

ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)

ГОСТ 2172-80
Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАНАТЫ СТАЛЬНЫЕ АВИАЦИОННЫЕ
Технические условия
Stell aircraft ropes. Technical requirements

МКС 77.140.65
ОКП 12 5200
12 5800

Дата введения 1982-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 05.08.80 N 4019
Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 20 от 01.11.2001)
Зарегистрировано Бюро по стандартам МГС N 3969
За принятие изменения проголосовали:

Наименование государства Наименование национального органа
по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3. ВЗАМЕН ГОСТ 2172-71
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 166-89 4.3
ГОСТ 427-75 4.3
ГОСТ 515-77 5.3
ГОСТ 2387-80 4.10
ГОСТ 3282-74 5.1
ГОСТ 5269-93 5.1
ГОСТ 5632-72 2.1

ГОСТ 6507-90 4.2, 4.6
ГОСТ 6659-83

5.3

ГОСТ 7372-79 2.1, 2.12, 4.8
ГОСТ 8828-89 5.3
ГОСТ 10354-82 5.3
ГОСТ 10877-76 2.6
ГОСТ 11127-78 5.1
ГОСТ 14192-96 5.4
ГОСТ 15150-69 5.6
ГОСТ 16272-79 5.3
ГОСТ 19537-83 2.6
ГОСТ 28840-90 Приложение

5. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
6. ИЗДАНИЕ (апрель 2003 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в декабре 1983 г., июне 1986 г., октябре 1987 г., июне 1991 г., марте 2002 г. (ИУС 3-84, 9-86, 1-88, 10-91, 6-2002)
Настоящий стандарт распространяется на стальные канаты, применяемые в системах управления самолетов и вертолетов.
Требования пп.1.1, 1.2, 2.8, 2.9, 2.12, 2.13, 2.15, 4.2, 4.8, 4.9, 4.10, 4.12 являются обязательными.
(Измененная редакция, Изм. N 5).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Канаты изготовляются двойной свивки типа ЛК-О конструкции 6х7(1+6)+1х7(1+6) - (черт.1) и типа ТК конструкции 6х19(1+6+12)+1х19(1+6+12) - (черт.2).

Черт.1. Канаты типа ЛК-О

ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)

Черт.1

Черт.2. Канаты типа ТК

ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)

Черт.2

1.2. Основные параметры и размеры канатов должны соответствовать указанным в табл.1.
Примеры условного обозначения:
Канат условным диаметром 2,5 мм, из проволоки углеродистых сталей, оцинкованной по группе Ж, повышенного качества:

Канат 2,5 Ж-П ГОСТ 2172-80

Канат условным диаметром 3,6 мм, из проволоки высоколегированных коррозионностойких сталей, нормального качества:
Канат K 3,6 ГОСТ 2172-80
(Измененная редакция, Изм. N 1, 4).

Таблица 1

Диаметр, мм Расчетное разрывное усилие каната
в целом, Н/кгс, не менее
Конструкция
каната
каната проволоки из углеродистых сталей
условный мини-
мальный
макси-
мальный

сердеч-
ника
пряди Расчетная
площадь
сечения
всех
проволок
каната, ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)
Расчетная
масса одного
метра смазанного
каната, г,
не более
повышенного
качества
нормального качества из высоко-
легированных
коррозион-
ностойких
сталей

6х7(1+6)+
+1х7(1+6)

1,60

1,60

1,80

0,20

0,18

1,29

13,2

2220 (227)

2150 (219)

1605 (164)


1,80*

1,75

1,90

0,22

0,20

1,58

16,0

2740 (280)

2640 (269)

1965 (201)


2,20*

2,15

2,35

0,26

0,24

2,27

23,7

3920 (400)

3780 (386)

2945 (301)


2,40

2,40

2,70

0,29

0,27

2,87

29,4

4900 (500)

4780 (488)

3820 (390)


2,50*

2,50

2,70

0,30

0,28

3,08

31,4

5190 (530)

5130 (524)

4105 (419)

6х19(1+6+
+12)+1х
х19(1+6+12)

3,20

3,20

3,50

0,24

0,22

5,19

54,0

9075 (926)

8900 (908)

6910 (705)

3,60*

3,50

3,95

0,26

0,24

6,16

64,1

10750 (1100)

9660 (986)

8200 (835)

4,00

4,00

4,40

0,29

0,27

7,79

81,2

13700 (1400)

12450 (1270)

10350 (1055)

4,50*

4,45

4,90

0,32

0,30

9,59

97,8

16650 (1700)

15000 (1530)

12250 (1255)


4,80

4,80

5,20

0,31

0,32

10,89

113,5

18950 (1935)

18600 (1895)

13950 (1425)


5,00

5,00

5,60

0,36

0,34

12,28

129,3

20050 (2050)

19250 (1960)

15950 (1625)


5,60

5,60

6,00

0,40

0,38

15,32

159,6

25450 (2600)

24900 (2540)

19900 (2030)


6,00*

5,95

6,60

0,42

0,40

16,96

175,5

27400 (2800)

26590 (2710)

20900 (2130)


6,40

6,40

6,80

0,46

0,42

18,95

197,5

31350 (3200)

31200 (3180)

23350 (2380)


7,50*

7,50

8,10

0,53

0,50

26,58

277,0

41550 (4240)

39550 (4040)

32750 (3340)


8,00

8,00

8,60

0,55

0,53

29,66

309,1

46300 (4725)

44150 (4500)

36550 (3730)


9,50

9,50

10,20

0,65

0,63

41,84

436,0

65400 (6675)

64100 (6540)

51550 (5260)

Примечание. Канаты диаметров, отмеченных звездочкой, в новых разработках применять не рекомендуется.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Стальные канаты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
Стальные канаты должны изготовляться из проволоки углеродистой стали по  ГОСТ 7372, марки В, оцинкованной по группе С или Ж и из проволоки высоколегированной коррозионностойкой стали марок 12Х18Н9Т и 12Х18Н10Т по ГОСТ 5632 и по технической документации.
Канаты должны изготовляться из проволоки одной маркировочной группы, при этом маркировочные группы проволок по временному сопротивлению разрыву должны быть не менее:
из углеродистой стали

1960 Н/ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5) (200 кгс/ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)) - для канатов диаметром 1,60-6,40 мм;

1770 Н/ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5) (180 кгс/ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)) - для канатов диаметром 7,50-9,50 мм;

из высоколегированной коррозионностойкой стали

1670 Н/ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5) (170 кгс/ммГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)) - для всех диаметров канатов.

(Измененная редакция, Изм. N 1, 4).

2.2. (Исключен, Изм. N 4).
2.3. Пряди в канатах не должны иметь заломов, выступающих и оборванных проволок.
Проволоки в слоях не должны иметь западаний, выпячиваний и перекрещиваний. Поверхность проволок не должна иметь ржавчины, вмятин, а также сплющенных или срезанных участков.
На проволоках прядей оцинкованных канатов допускается смятие цинка (следствие применения деформирующих и рихтовальных приспособлений), не оказывающее влияния на качество каната.
2.4. Проволоки должны соединяться стыковой электросваркой. Допускается концы проволок заделывать прошивкой через сечение пряди. При этом допускается местное утолщение и нарушение свивки каната в месте заделки, не выводящие канат за пределы максимального диаметра.
В канатах повышенного качества допускается не более одного соединения на 10 м каната, в канатах нормального качества - на 5 м каната.
(Измененная редакция, Изм. N 2, 4).
2.5. Канат должен иметь по всей длине равномерный шаг свивки всех элементов. Шаг свивки в канате должен составлять не более 6,5 условных диаметров каната.
Шаг свивки наружного слоя проволок в прядях должен составлять не более 9 расчетных диаметров пряди в канатах типа ЛК-О и не более 11 - в прядях канатов типа ТК.
2.6. Канаты в процессе изготовления смазываются смазкой ПВК по ГОСТ 19537 или К-17 по ГОСТ 10877.
Допускается применение других типов смазок. По требованию потребителя канаты изготовляют без смазки.
(Измененная редакция, Изм. N 2).
2.7. Канаты изготовляются нераскручивающимися, крестовой правой свивки.
2.8. Канаты, изготовленные из проволоки углеродистой стали, должны выдерживать испытание на выносливость. При этом испытуемый диаметр каната, число изгибов каната, диаметр сменного ролика и натяжение ветви каната должны соответствовать требованиям табл.2.

Таблица 2

Условный диаметр каната, мм

Число изгибов каната, не менее

Диаметр сменного ролика, мм

Натяжение ветви каната, Н (кгс)

2,40

15000

22

49 (5,0)

2,50

15000

24

49 (5,0)

3,20

70000

30

73,5 (7,5)

3,60

160000

35

88,2 (9,0)

4,00

130000

40

127,4 (13,0)

4,50

100000

45

151,9 (15,5)

4,80

100000

50

171,5 (17,5)

5,00

130000

50

178,4 (18,0)

5,60

130000

55

240,1 (24,5)

6,00

130000

55

240,1 (24,5)



(Измененная редакция, Изм. N 1, 2).

2.9. Разрывное усилие канатов, выдержавших испытание на выносливость, должно быть не менее:
52% расчетного разрывного усилия, указанного в табл.1, - для канатов повышенного качества;
50% расчетного разрывного усилия, указанного в табл.1, - для канатов нормального качества.
2.10, 2.11. (Исключены, Изм. N 4).
2.12. Качество цинкового покрытия проволок из углеродистой стали должно соответствовать группе С или Ж ГОСТ 7372.
2.13. Разрывное усилие каната в целом должно быть не менее указанного в табл.1.
2.14. Длина каната должна быть не менее 300 м для канатов из углеродистой стали и не менее 25 м для канатов из высоколегированной коррозионностойкой стали.
Допускается на одном барабане число отрезков канатов из углеродистой стали длиной не менее 25 м не более пяти.
Допускается отклонение от длины не более +2% для канатов длиной до 500 м и не более +1% для канатов длиной свыше 500 м.
(Измененная редакция, Изм. N 1).
2.15. Канаты из углеродистой стали диаметром от 1,6 до 6,4 мм повышенного качества изготовляются с относительным удлинением, определенным при 60%-ном разрывном усилии. Относительное удлинение не должно превышать величин, указанных в табл.3.

Таблица 3

Условный диаметр каната, мм 1,6 1,8 2,2 2,4 2,5 3,2 3,6 4,0 4,5 4,8 5,0 5,6 6,0 6,4
Относительное удлинение, %, не более 0,80 0,80 0,80 0,80 0,80 0,85 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95

(Измененная редакция, Изм. N 2).

3. ПРАВИЛА ПРИЕМКИ

3.1. Канаты принимаются партиями. Партия должна состоять из канатов одного типоразмера, одной марки стали и оформлена одним документом о качестве, содержащим:
товарный знак или наименование и товарный знак предприятия-изготовителя;
номер каната;
условное обозначение каната;
длину каната с указанием каждого отрезка в метрах в порядке последовательности расположения их на барабане, считая от шейки барабана;
массу каната брутто и нетто, кг;
результаты механических испытаний;
дату изготовления каната;
изображение знака соответствия при обязательной сертификации.
(Измененная редакция, Изм. N 1, 2, 4, 5).

3.2. Внешний вид, диаметр, способ и шаг свивки проверяют на каждом канате.
3.3. Для проверки механических свойств каната и качества поверхностной плотности цинка и прочности цинкового покрытия от каждого каната отбирают три отрезка:
- один - длиной не менее 2,5 м для проверки каната на разрыв в целом;
- второй - длиной 1,0 м для контрольного взвешивания, проверки поверхностной плотности цинка и прочности цинкового покрытия;
- третий - длиной 4,0 м (для канатов из углеродистой стали) для испытания на выносливость и последующий разрыв каната в целом. При этом отрезок для испытания на разрыв должен быть взят после испытания на выносливость от участка каната, непосредственно соприкасающегося с роликом при испытании.
Для канатов повышенного качества отбирается дополнительный отрезок для испытания на относительное удлинение длиной не менее 2,5 м.
3.4. От предварительно взвешенного отрезка каната отбирают 10% для проверки поверхностной плотности цинка и прочности цинкового покрытия.
3.5. При несоответствии результатов проверки требованиям настоящего стандарта допускается повторная проверка на удвоенном количестве отрезков.
Результаты повторных испытаний распространяются на всю партию.
3.3-3.5. (Измененная редакция, Изм. N 4).

МЕТОДЫ ИСПЫТАНИЙ

4.1. Осмотр поверхности каната проводят без увеличительных приборов при перемотке каната.
4.2. Диаметр каната проверяют микрометром по ГОСТ 6507 на расстоянии не менее 5 м от конца каната.
4.3. Шаг свивки проверяют линейкой по ГОСТ 427 или штангенциркулем по ГОСТ 166 с погрешностью до 1,0 мм на расстоянии не менее 5 м от конца каната.
4.4. Длину каната проверяют по счетчику, а в необходимых случаях - при перематывании каната.
4.5. Нераскручиваемость каната проверяют удалением перевязок и мест заварки с конца каната.
При этом пряди каната на расстоянии не более шага свивки от конца каната не должны раскручиваться или могут раскручиваться так, чтобы их можно было возвратить в прежнее положение.
4.6. Диаметр проволок измеряют микрометром по ГОСТ 6507 в двух взаимно перпендикулярных направлениях в одном поперечном сечении проволок.
4.7. (Исключен, Изм. N 4).
4.8. Качество цинкового покрытия проверяют по ГОСТ 7372.
Допускается на 10% проволок, взятых для испытания, снижение количества цинка на 5% при условии, что среднее количество цинка соответствует требованиям ГОСТ 7372.

4.9. Испытания канатов на разрыв в целом проводят на разрывной машине с усилием, превышающим разрывное усилие, указанное в табл.1, не более чем в пять раз. Расстояние между зажимами должно быть не менее 250 мм. Испытание признается действительным, если разрывное усилие каната соответствует требованиям настоящего стандарта, независимо от того, в каком месте произошел разрыв. Если разрыв произошел на расстоянии ближе 50 мм от места закрепления концов каната и разрывное усилие не ниже требований стандарта, проводят повторное испытание.
Для закрепления образца машина должна быть оборудована захватами, обеспечивающими надежность крепления.
4.10. Испытание канатов на выносливость должно проводиться по ГОСТ 2387.
4.11. Образец каната взвешивают на весах с погрешностью не более 0,1 г.
4.12. Определение относительного удлинения проводят методом, изложенным в приложении.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Канаты наматываются на барабаны номером 4-8 по ГОСТ 11127, а также на возвратные барабаны с использованием их в установленном порядке. Борт барабана должен выступать над наружным слоем намотанного каната не менее чем на величину, равную двойному диаметру каната. Конец каната обвязывают отходами прядей или органического сердечника по ГОСТ 5269 или другой нормативно-технической документации, или проволокой по ГОСТ 3282 или другой нормативно-технической документации и крепят гвоздем к внутренней щеке барабана. На барабане канат должен быть уложен равномерно по длине шейки, без защемлений, чтобы обеспечивалось свободное сматывание каната с барабана.

Допускается по согласованию изготовителя с потребителем наматывать канаты на металлические барабаны.

(Измененная редакция, Изм. N 2, 3, 4).

5.2. Для предохранения от коррозии при транспортировании и хранении готовые канаты смазываются смазками, примененными при их изготовлении.

5.3. Шейки и диски барабанов покрывают водонепроницаемым картоном по ГОСТ 6659 или упаковочной бумагой по ГОСТ 8828, или битумированной бумагой по ГОСТ 515, или противокоррозионной смазкой, которой был смазан канат. Намотанные на барабан канаты подвергают дополнительной упаковке: обертывают одним слоем бумаги по ГОСТ 8828 или полимерной пленкой по ГОСТ 10354, или по ГОСТ 16272, или нормативно-технической документации и обшивают досками с допускаемым максимальным зазором между ними не более 50 мм.

5.4. Транспортная маркировка - по ГОСТ 14192.
Каждый барабан снабжают металлическим ярлыком с указанием:
наименования и товарного знака предприятия-изготовителя;
номера каната;
условного обозначения каната;
общей длины каната, м;
массы каната брутто и нетто, кг;
даты изготовления каната.
При обязательной сертификации на ярлык или барабан с канатами наносится изображение знака соответствия.
Ярлык крепят к внешней боковой поверхности барабана.
Допускается нанесение маркировки несмываемой краской по трафарету на поверхность барабана.

5.5. Канаты перевозят транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида, и техническими условиями погрузки и крепления грузов.
Транспортирование канатов железнодорожным транспортом производят повагонными, малотоннажными и мелкими отправками.
5.4, 5.5. (Измененная редакция, Изм. N 5).
5.6. Хранение канатов - по условиям 5 ГОСТ 15150. При хранении каната ось барабана должна быть параллельна полу.
Поступившие на хранение канаты подлежат осмотру и смазке канатной смазкой оголенных при транспортировании и погрузочно-разгрузочных работах участков каната.
При длительном хранении канаты должны не реже одного раза в год осматриваться по наружному слою и смазываться канатной смазкой.

5.3-5.6. (Измененная редакция, Изм. N 2).
5.7. Упаковку канатов, отгружаемых в районы Крайнего Севера и приравненные к ним местности, производят в соответствии с требованиями настоящего стандарта.
(Введен дополнительно, Изм. N 2).

ПРИЛОЖЕНИЕ (обязательное). МЕТОД ИСПЫТАНИЯ КАНАТОВ НА ОТНОСИТЕЛЬНОЕ УДЛИНЕНИЕ

ПРИЛОЖЕНИЕ
Обязательное

1. Образцы для испытания

1.1. Для испытания берется слегка протертый образец каната длиной не менее 2,5 м.
1.2. В необходимых случаях образец перед испытанием должен быть выпрямлен.

2. Оборудование для испытания

2.1. Испытание каната на относительное удлинение проводят на разрывной машине с максимальным разрывным усилием, не превышающим разрывное усилие каната более чем в 5 раз.
2.2. Испытательная машина должна удовлетворять требованиям ГОСТ 28840.

2.3. При проведении испытаний должны соблюдаться следующие основные условия:
надежное центрирование образца в захватах испытательной машины;
плавность нагружения;
возможность приостанавливать нагружение с погрешностью до одного наименьшего деления шкалы силоизмерителя;
плавность нагрузки.

2.4. Цена деления шкалы тензометра не должна превышать 0,1 мм.

3. Проведение испытаний и подсчет результатов

3.1. Образец каната закрепляют в зажимах разрывной машины, нагружают до предварительной нагрузки ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), равной 63% минимальной разрывной нагрузки каната, выдерживают под нагрузкой в течение 2 мин. Затем образец разгружают до начальной нагрузки ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), составляющей не более 5% минимальной разрывной нагрузки каната. При этой нагрузке на канат навешивается тензометр с измерительной базой 250 мм. После установки стрелки тензометра на нуль нагрузку увеличивают до конечной ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), равной 60% минимальной разрывной нагрузки каната.

После выдержки каната под нагрузкой в течение 1 мин с тензометра снимают показания ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), соответствующие удлинению расчетной длины каната.

На этом испытание считается законченным.

Относительное удлинение каната (ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5)) в процентах вычисляют по формуле

ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5),


где ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5) - удлинение расчетной длины каната при конечной нагрузке;

ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5) - начальная расчетная длина каната, равная измерительной базе тензометра.

Значения величины предварительной, начальной и конечной нагрузок указаны в таблице.

Условный диаметр каната, мм

Предварительная нагрузка ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), Н (кгс)

Начальная нагрузка
ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), Н (кгс)

Конечная нагрузка
ГОСТ 2172-80 Канаты стальные авиационные. Технические условия (с Изменениями N 1-5), Н (кгс)

1,60

1401 (143)

107 (11)

1332 (136)

1,80

1724 (176)

137 (14)

1646 (168)

2,20

2469 (252)

196 (20)

2352 (240)

2,40

3087 (315)

245 (25)

2940 (300)

2,50

3263 (333)

254 (26)

3116 (318)

3,20

5184 (529)

411 (42)

4939 (504)

3,60

6791 (693)

539 (55)

6468 (660)

4,00

8643 (882)

686 (70)

8232 (840)

4,50

10495 (1071)

833 (85)

9996 (1020)

4,80

11475 (1171)

911 (93)

10936 (1116)

5,00

12651 (1291)

999 (102)

12054 (1230)

5,60

16052 (1638)

1274 (130)

15288 (1560)

6,00

17287 (1764)

1372 (140)

16464 (1680)

6,40

19756 (2016)

1568 (160)

18816 (1920)

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Прайс-лист

price Размер: 229.6 Кб
Вернуться к списку
